Conector CT CEM

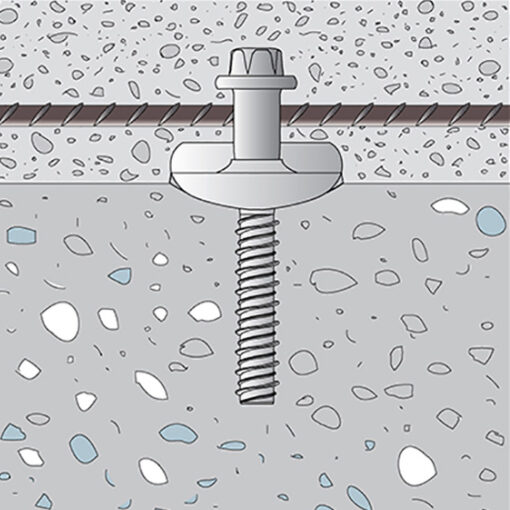

Perno conector de tornillo y placa dentada cincados para juntas de construcción de hormigón. Elemento formado por un cuerpo de acero templado 10,9, Ø 14 mm, con arandela y cabeza hexagonal de 15 mm, cuerpo roscado de Ø 12 mm con una sección troncocónica al principio de la parte roscada que permite introducir la placa estabilizadora, con orificio central de 60 x 50 x 4 mm curvado por dos lados.

Modelo 3D / BIM Pose Downloads
Más información
Descripción

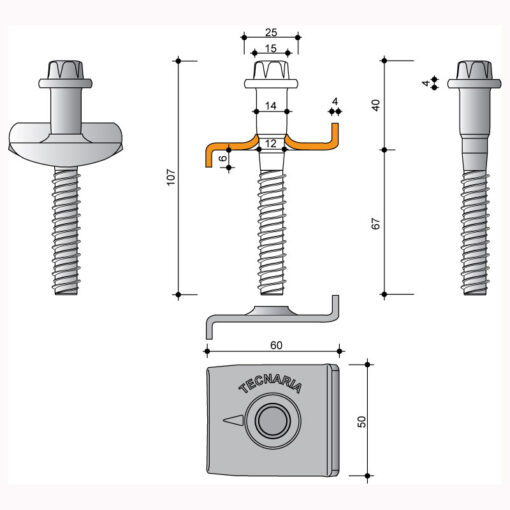

COMPOSICIÓN DEL CONECTOR

Un cuerpo de acero templado 10,9, Ø 14 mm, cabeza hexagonal de 15 mm y falsa arandela, cuerpo roscado de Ø 12 mm.
Una placa de acero con base rectangular, dentada, 60×50 mm de 4 mm de espesor.
El conector de perno y la placa de base en fase de hincado se unen gracias a su particular forma. Todas las piezas del conector están cincadas electrolíticamente con una protección media de 8 µm que corresponde a una resistencia a la corrosión de 2 ciclos «Kesternich”.
Es el conector con la resistencia al corte más alta de toda la gama para intervenciones estructurales pesadas.

Conector hormigón CT CEM

CÓDIGO ALTURA PLACA
CTCEM14/040 40 mm 60 X 50 mm

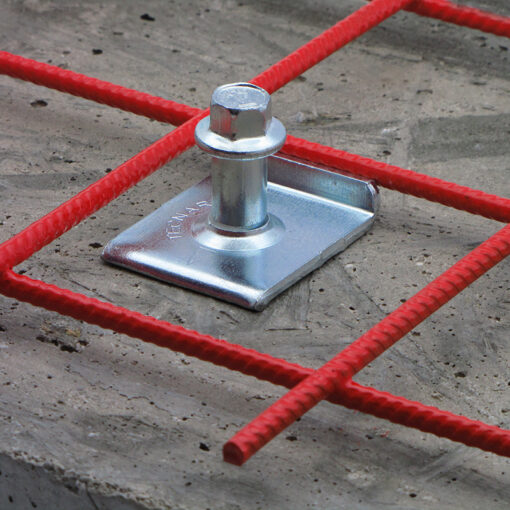

Colocación

Colocación

Datos Técnicos

Datos Técnicos

Carga de rotura media Pum
Carga de rotura característica PRk Carga de proyecto (S.L.U.) Pd Carga admisible (T.A.) Padm
35.7 kN 26.7 kN 21.40 kN 14.2 kN

En la tabla se indican los valores de referencia correspondientes a las pruebas realizadas en el Laboratorio de Ciencia de la Construcción del Instituto Universitario de Arquitectura de Venecia. Esas pruebas se han realizado según las modalidades que se indican en el Eurocódigo 4 UNI ENV 1994-1-1.
Los resultados que se indican conciernen a conectores que conectan una estructura de hormigón Rck 30 MPa con un forjado de hormigón Rck 30 MPa. Las geometrías de las dos partes conectadas permiten que la superficie de rotura del hormigón no se reduzca a causa de secciones sutiles.
