Connettore MINI CEM

VOCE DI CAPITOLATO

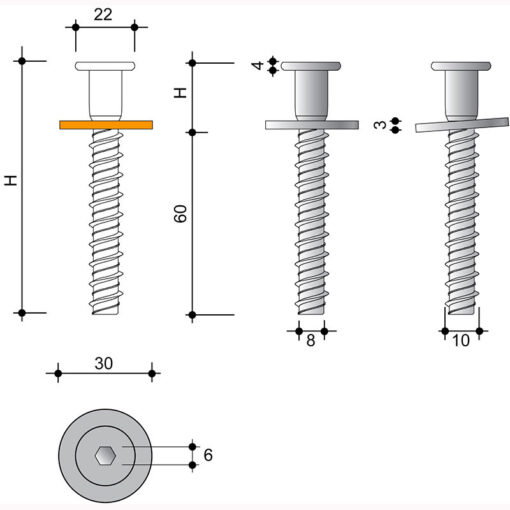

Piolo connettore a vite zincata per riprese di getto in calcestruzzo. Elemento composto da un gambo in acciaio cementato con corpo filettato Ø 10mm e lunghezza 60 mm; piolo Ø 10 mm ed altezza 20 o 30 mm, dotato di rondella mobile premontata in
acciaio di spessore 3 mm e diametro 30 mm e testa con cava esagonale da 6 mm.

Modello 3D / BIM Posa Downloads
Descrizione

COMPOSIZIONE CONNETTORE

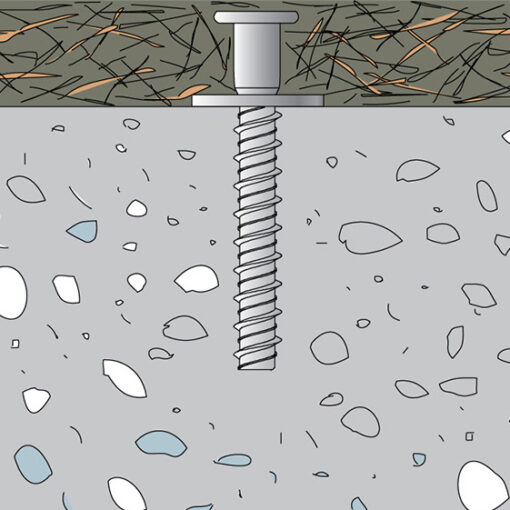

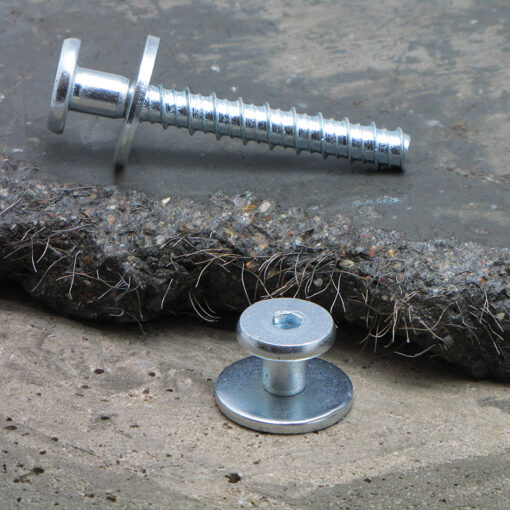

Il piolo connettore a vite MINI CEM TECNARIA per riprese di getto sottili in calcestruzzo consiste di un gambo in acciaio temprato Fe 360B cementata, Ø 10 mm, testa tonda Ø 22.5 mm con inserto esagonale da 6 mm, mm rondella stabilizzatrice mobile Ø 30 mm , corpo filettato di Ø 10 mm. Tutte le parti del connettore sono zincate elettroliticamente con una protezione media di 8 μm che corrisponde ad una resistenza alla corrosione di 2 cicli “Kesternich”. E’ il connettore specificatamente studiato e testato per unioni con spessori molto sottili di calcestruzzo (i cosiddetti microcalcestruzzi) realizzato con acciaio ad alte prestazioni.

Connettore solaio MINI CEM a vite

CODICE ALTEZZA PIASTRA
MINI CEM 10/020 20 mm Ø 30 mm *
MINI CEM 10/030 30 mm Ø 30 mm*

* Connettori appositamente studiati per il rinforzo con calcestruzzi fibrorinforzati a ridotto spessore.

Dati Tecnici

Dati Tecnici

Resistenza del calcestruzzo esistente Resistenza a taglio di progetto PRd
C25/30 9.66 kN

Valori di riferimento dedotti da prove realizzate presso il
laboratorio di prove e misure Tecnaria. Tali prove sono state realizzate seguendo le modalità indicate nell’Eurocodice 4 UNI EN 1994-1-1. I risultati riportati sono relativa a connettori che collegano una struttura – travetto in calcestruzzo tipo C25/30 con una nuova soletta in calcestruzzo.
Il travetto in calcestruzzo relativo alle prove ha larghezza 60 mm.

Posa in Opera

Posa in Opera

Supporto/Download

Supporto/Download

CATALOGO CONNETTORI PER LATEROCEMENTODownload
SCHEDA TECNICADownload
CERTIFICATO PROVE LABORATORIODownload
ISTRUZIONI DI POSADownload
SOFTWARE DI CALCOLODownload
